本系列隔離開關適用于工礦企業及農村配電網絡中，作為在有電壓、無電流情況下，分合電路，隔離電源并短路接地保護時使用，以防止低壓供電線路誤接線、誤操作，避免事故發生。
本隔離開關可與自動空氣斷路器或剩余電流動作保護器（一體化電動操作合分閘型產品）配合使用，以避免隔離開關在有負荷的情況下分?jǐn)嗪徒油娐贰?/p>
本隔離開關采用絕緣蓋板、絕緣操作手柄，能夠防止操作人員在操作過程中觸及隔離開關的帶電部位。

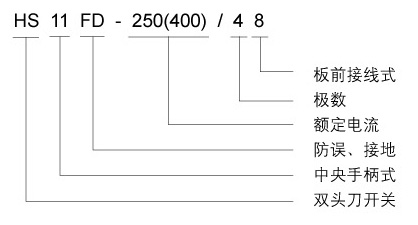

DH11FD-250(400)/48 隔離開關主要部件由絕緣底座、電源端接線柱和靜刀口、負載接線柱、靜接地刀口及四刀動片聯動轉換裝置、 防誤開關、發光二極管組成。
工作原理：隔離開關手柄向上運動至限位時，四刀動片聯動轉至上電源側，并與四個靜刀片閉合后，即形成下側四個接線端子與上側四個接線端子分別相通，接通了供電線路。
操作手柄向下運動180°至限位時，四個動刀片聯動脫離電源側接線端子，運動至四個接地靜刀口而閉合形成安全接地。
防誤閉鎖與解鎖：（閉鎖）隔離開關配合剩余電流保護器、自動斷路器串聯使用。當需要接通電源時，先將自動開關剩余電流保護器電源開關斷開，然后將隔離開關手柄向上運動閉合后，再操作防誤開關手柄與隔離開關手柄相扣。此時，防誤裝置內部開關接通，再接通剩余電流保護器電源使之合閘送電。
（解鎖）當需停電檢修時，先斷開剩余電流保護器電源開關切斷供電電源，再將防誤裝置手柄解鎖，并脫離隔離開關手柄。如誤操作隔離開關手柄，因手柄被鎖定不能脫開，只有將防誤手柄向下運動解鎖；此時，防誤裝置內部開關斷開，斷開了剩余電流保護器電源，切斷了主電路。
由于電源端刀片和接地端刀片共用一組四個動刀片，能夠有效的防止帶地線合閘。
產品符合IEC60947-3、GB/T14048.3 標準的要求。
額定工作電壓：400V；
額定工作頻率：50HZ；
額定工作電流：250A、400A；
額定短路電流：10KA、25KA；
防誤微動開關輸出容量：220V/3A；
機械壽命：10000 次；
溫升小于 65℃；
周圍環境溫度：??25℃～ 55℃；
空氣相對濕度：20% ～ 90％；
海拔高度≤ 2000m；
在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與
塵埃（包括導電塵埃）；
無顯著搖動和沖擊振動的場所。

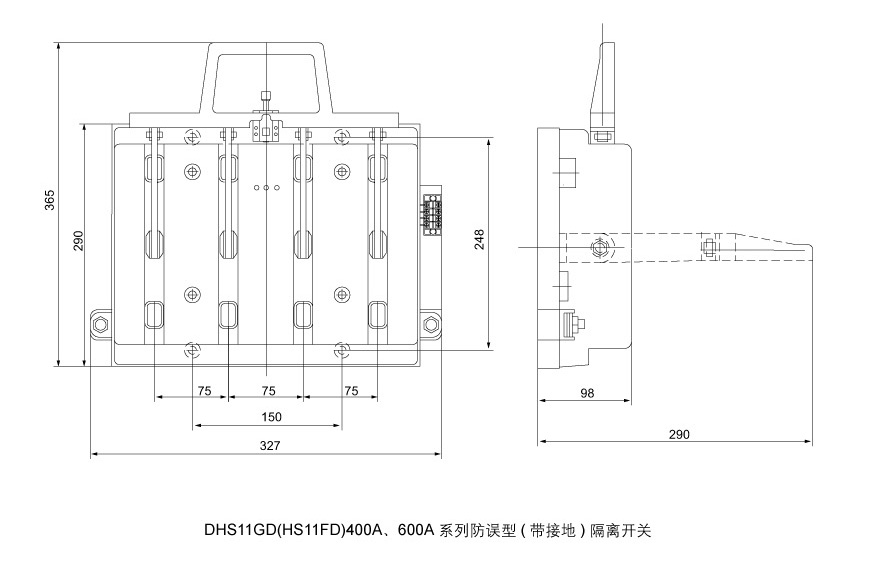

本產品為板前接線。隔離開關上側有四個接線柱A、B、C、N（稱進線電源），刀閘下側有四個接線柱A´、B´、C´、N´（稱負載接線）。隔離開關右下側留有一個專用接地柱（接地使用請按相關標準做好接地）。
手柄聯動四個動刀片，向上扳動至上止點為接通電源，向下扳動至下止點，將負載側四線并聯并短路接地，以達到接地安全保護目的。
防誤開關：帶有機械鎖扣式防誤開關，只有在先解除防誤開關手柄與隔離開關手柄的扣后，才能操作隔離開關分?jǐn)?。操作隔離開關閉合后，
再將防誤開關手柄與隔離開關手柄閉合后其配套使用的自動斷路器開關、剩余電流保護器才能恢復送電。
發光二極管亮?xí)r，嚴禁操作隔離開關分?jǐn)?，只有確認隔離開關無電源或發光二極管全滅時（有接地故障或其他故障時即使二極管熄滅也不能表明隔離開關無電壓，要進一步確認）才能操作分?jǐn)唷?/p>
接線：四根進電源線和四根負載線建議用75—100mm2 銅多芯工作電壓大于500V 的軟絕緣線，接頭應采用相應銅端子接頭、并進行局部絕緣處理。接地面積不小于16 mm2 銅絕緣線，其接地電阻小于4Ω。各接線切勿松動。
隔離開關右上側有四個小型接線端子，從上至下數為1、2、3、4。防誤開關手柄開鎖后，1、2 為斷開，3、4 為閉合；防誤開關手柄與隔離開關手柄相扣閉合后，1、2 為接通，3、4 為斷開。
檢查接線無誤方可送電：
送電操作：在確認隔離開關上側的接線無電壓，可將隔離開關手柄向上扳至上止點，再將防誤開關手柄向上運動至隔離開關手柄位置并扣牢，其防誤開關內部的微動開關接通。再將配套的自動開關斷路器、剩余電流動作保護器的輔助電源開關接通。（根據不同的配用產品延時不同的時間）即向隔離開關送電，三只發光二極管全亮。送電完畢。
停電操作：先斷開配套使用的自動開關斷路器、剩余電流動作保護器的輔助電源開關，隔離開關處于無電壓狀態，三只發光二極管熄滅，接著進一步確認隔離開關應處無電壓狀態，然后將防誤開關的手柄與隔離開關手柄分離解鎖。再將隔離開關手柄向下扳至180°下止點閉牢。其刀閘下側四個接線柱和供電線路并聯接地，為安全起見，再進一步確認隔離開關處無電壓狀態方可進行下一步工作。
在維護期間請?jiān)诟綦x開關手柄上懸掛" 嚴禁合閘" 字樣。
1、在正常情況下，禁止帶負載進行分、合閘操作。分閘操作時，應人工將閉鎖機構置于開啟位置；合閘操作后應檢查閉鎖機構處于閉合位置。
2、隔離開關必須在線路與電源隔離（即不帶電）情況下才允許檢修、試驗。接地時必須在線路端驗明無電壓，方可合上短路接地端。
3、定期修理動、靜刀片灼傷，清掃隔離開關上的灰塵和污物。
4、動靜刀片、絕緣底版和絕緣蓋板有嚴重?fù)p傷，影響使用建議使用者予以更換。
5、檢查緊固件連接是否可靠，在刀片及其它機械摩擦部分表面涂以工業凡士林油（導電膏）。
6、隔離開關投入使用后應定期進行檢修。
7、定期檢查微動開關的接點和引線。
8、本產品在一年內確因質量問題，本公司實行三包，并終身維修。
